IP Address dan Subneting

IP Address
IP Address adalah alamat yang diberikan ke jaringan dan peralatan jaringan yang menggunakan protokol TCP/IP. IP Address terdiri atas 32 bit (biary digit atau bilangan duaan) angka biner yang dibagi dalam 4 oket (byte) terdiri dari 8 bit. Setiap bit mempresentasikan bilangan desimal mulai dari 0 sampai 255.
Jenis-jenis IP Address terdiri dari :

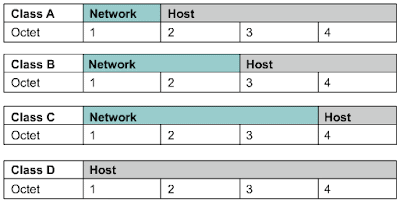

1. IP Public
Public bit tertinggi range address bit network address
kelas A 0 0 – 127* 8
kelas B 10 128 – 191 16
kelas C 110 192 – 223 24
kelas D 1110 224 – 239 28
2. Privat
IP Privat ini dapat digunakan dengan bebas tetapi tidak dikenal pada jaringan internet global. Karena itu biasa dipergunakan pada jaringan tertutup yang tidak terhubung ke internet, misalnya jaringan komputer ATM.
10.0.0.0 – 10.255.255.255
172.16.0.0 – 172.31.255.255
192.168.0.0 – 192.168.255.255
Kesimpulan
1.0.0.0 – 126.0.0.0 : Kelas A.
127.0.0.0 : Loopback network.
128.0.0.0 – 191.255.0.0 : Kelas B.
192.0.0.0 – 223.255.255.0 : Kelas C.
224.0.0.0 = 240.0.0.0 : Class E, reserved.
3. Ipv6
terdiri dari 16 oktet, contoh :
A524:72D3:2C80:DD02:0029:EC7A:002B:EA73
Subneting
Seorang Network Administrator sering kali membutuhkan pembagian network dari suatu IP Address yang telah diberikan oleh Internet Service Provider (ISP). Dikerenakan persedian IP Address pada saat ini sangat terbatas akibat menjamurnya situs-situs di internet. Cara untuk membagi network ini disebut dengan subneting dan hasil dari subneting disebut subnetwork. Langkah-langkah subneting adalah sbb :
contoh 2:
Suatu perusahaan mendapatkan IP adress dari suatu ISP 160.100.0.0/16, perusahan tersebut mempunyai 30 departemen secara keseluruhan, dan ingin semua departemen dapat akses ke internet. Tentukan network tiap departemen ?
Solusi ;
1. Tentukan berada dikelas mana ip tersebut ? B
2. Berapa jumlah network yang dibutuhkan ?
dengan rumus 2n > network yang dibutuhkan
25 > 30
3. Ubah menjadi biner
network-portion host-portion
10100000 01100100 00000000 00000000
11111111 11111111 00000000 00000000
4. Ambil bit host-portion sesuai dengan kebutuhkan network, sehingga
network-portion host-portion
10100000 01100100 _ _ _ _ _ 000 00000000
11111111 11111111 1 1 1 1 1 000 00000000
perhatikan oktet ketiga
_ _ _ _ _ 000
1 1 1 1 1 000

Cara 1
Dengan mengkombinasikan bit
00001 000 = 8
00010 000 = 16
00011 000 = 24
00100 000 = 32
00101 000 = 40
00110 000 = 48
……………
11111 000 = 248
Cara 2
Mengurangi subnet mask dgn bilangan 256
11111 000 = 248
256 – 248 = 8 maka subnetwork adalah kelipatan 8
No Depertemen Subnetwork (255.255.248.0)
1 Pertama 160.100.8.0
2 Kedua 160.100.16.0
3 Ketiga 160.100.24.0
4 Keempat 160.100.32.0
5 Kelima 160.100.40.0
6 Keenam 160.100.48.0
7 Ketujuh 160.100.56.0
.. ………….
30 Ketigapuluh 160.100.248.0
Maka
Network Broadcast Range-Hoat
160.100.8.0 160.100.15.255 160.100.8.1 – 160.100.15.254
160.100.16.0 160.100.23.255 160.100.16.1 – 160.100.23.254
160.100.24.0 160.100.31.255 160.100.24.1 – 160.100.31.254
160.100.32.0 160.100.39.255 160.100.32.1 – 160.100.39.254
160.100.40.0 160.100.47.255 160.100.40.1 – 160.100.47.254
160.100.48.0 160.100.55.255 160.100.48.1 – 160.100.55.254
160.100.56.0 160.100.63.255 160.100.56.1 – 160.100.63.254
160.100.64.0 160.100.71.255 160.100.64.1 – 160.100.71.254
160.100.72.0 160.100.79.255 160.100.72.1 – 160.100.79.254
…….. ………. ………….
160.100.248.0 160.100.255.255 160.100.248.1 – 160.100.255.254
VLSM (Variable Leght Subnet Mask)
Konsep subneting memang menjadi solusi dalam mengatasi jumlah pemakaian IP Address. Akan tetapi kalau diperhatikan maka akan banyak subnet. Penjelasan lebih detail pada contoh :
contoh 2:
Pada suatu perusahaan yang mempunyai 6 departemen ingin membagi networknya, antara lain :
1. Departemen A = 100 host
2. Departemen B = 57 host
3. Departemen C = 325 host
4. Departemen D = 9 host
5. Departemen E = 500 host
6. Departemen F = 25 host
IP Address yang diberikan dari ISP adalah 160.100.0.0/16
Apabila kita menggunakan subneting biasa maka akan mudah di dapatkan akan tetapi hasil dari subneting (seperti contoh 1) tersebut akan terbuang sia-sia karena hasil dari subneting terlalu banyak daripada jumlah host yang dibutuhkan. Maka diperlukan perhitingan VLSM yaitu :
1. Urut kebutuhan host yang diperlukan
1. Departemen E = 500 host
2. Departemen C = 325 host
3. Departemen A = 100 host
4. Departemen B = 57 host
5. Departemen F = 25 host
6. Departemen D = 9 host
2. Ubah menjadi biner
network-portion host-portion
10100000 01100100 00000000 00000000
11111111 11111111 00000000 00000000
Jika pada subneting dimabil dari network maka pada VLSM diambil pada dari host
l Untuk 500 host
network-portion host-portion
10100000 01100100 00000000 00000000
11111111 11111111 00000000 00000000
Untuk 500 host dimabil 9 bit dari host-portion karena
2n-2 > jumlah host
Hasilnya 160.100.0.0/23
Network Broadcast Range-Hoat
160.100.0.0/23 160.100.0.255 160.100.0.1 – 160.100.1.254
160.100.2.0/23 160.100.2.255 160.100.2.1 – 160.100.3.254
160.100.4.0/23 160.100.4.255 160.100.4.1 – 160.100.5.254
160.100.6.0/23 160.100.6.255 160.100.6.1 – 160.100.7.254
160.100.8.0/23 160.100.8.255 160.100.8.1 – 160.100.9.254
…….. ………. ………….
160.100.254.0/23 160.100.254.255 160.100.254.1 – 160.100.255.254
l Untuk 325 host kita masih dapat menggunakan subnet dari 500 host karena masih dalam arena 29 dan pilihlah subnet yang belum digunakan.
l Untuk 100 host menggunakan 28 > 100 dan ambil salah satu dari subnet sebelumnya yang belum terpakai.
misal 160.100.2.0/24
network-portion host-portion
10100000 01100100 00000010 00000000
11111111 11111111 00000010 00000000
maka
Network Broadcast Range-Hoat
160.100.2.0/24 160.100.2.255 160.100.2.1 – 160.100.2.254
160.100.3.0/24 160.100.3.255 160.100.3.1 – 160.100.3.254
l Untuk 57 host menggunakan 26 >57 dan ambil salah satu dari subnet sebelumnya yang belum terpakai.
misal 160.100.3.0/24
network-portion host-portion
10100000 01100100 00000010 00000000
11111111 11111111 00000011 00000000
maka
Network Broadcast Range-Hoat
160.100.3.0/26 160.100.3.91 160.100.3.1 – 160.100.3.90
160.100.3.64/26 160.100.3.63 160.100.3.65 – 160.100.3.126
160.100.3.128/26 160.100.3.127 160.100.3.129 – 160.100.3.190
160.100.3.192/26 160.100.3.191 160.100.3.193 – 160.100.3.254
l Untuk 25 host menggunakan 25 > 25 dan ambil salah satu dari subnet sebelumnya yang belum terpakai.
misal 160.100.3.192/25
network-portion host-portion
10100000 01100100 00000010 00000000
11111111 11111111 00000011 00000000
maka
Network Broadcast Range-Hoat
160.100.3.192/27 160.100.3.223 160.100.3.193 – 160.100.3.222
160.100.3.224/27 160.100.3.255 160.100.3.225 – 160.100.3.254
l Untuk 9 host menggunakan 24 > 16 dan ambil salah satu dari subnet sebelumnya yang belum terpakai.
misal 160.100.3.224/25
network-portion host-portion
10100000 01100100 00000010 00000000
11111111 11111111 00000011 00000000
maka
Network Broadcast Range-Hoat
160.100.3.224/28 160.100.3.239 160.100.3.225 – 160.100.3.227
160.100.3.240/28 160.100.3.255 160.100.3.241 – 160.100.3.254

source :  IP Address dan Subneting

Fiber Optik

Fiber optic adalah sebuah kaca murni yang panjang dan tipis serta berdiameter sebesar rambut manusia. Dan dalam pengunaannya beberapa fiber optik dijadikan satu dalam sebuah tempat yang dinamakan kabel optik dan digunakan untuk mengantarkan data digital yang berupa sinar dalam jarak yang sangat jauh.


Bagian-bagian fiber optic :
Fiber optik umumnya digunakan dalam sistem telekomunikasi serta dalam pencahayaan, sensor, dan optik pencitraan.

Fiber optik terdiri dari 2 bagian, yaitu cladding dan core.

Cladding adalah selubung dari core. Cladding mempunyai indeks bias lebih rendah dari pada core akan memantulkan kembali cahaya yang mengarah keluar dari core kembali kedalam core lagi. Efisiensi dari fiber optik ditentukan oleh kemurnian dari bahan penyusun gelas. Semakin murni bahan gelas tersebut maka akan semakin sedikit cahaya yang diserap oleh fiber optik.
Fiber optik sangat halus sehingga jika tertusuk olehnya akan sampai ke pembuluh darah. Hal ini tentunya akan mengganggu peradaran darah di tubuh kita. Oleh karena itu, perlu berhati-hati agar jangan sampai fiber optik melukai anggota tubuh kita.

Jenis-jenis fiber optic :
1. Single-mode fibersMempunyai inti yang kecil (berdiameter 0.00035 inch atau 9 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 1300-1550 nanometer)

2. Multi-mode fibersMempunyai inti yang lebih besar(berdiameter 0.0025 inch atau 62.5 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 850-1300 nanometer)

Cara Kerja Fiber OptikSinar dalam fiber optik berjalan melalui inti dengan secara memantul dari cladding, dan hal ini disebut total internal reflection, karena cladding sama sekali tidak menyerap sinar dari inti. Akan tetapi dikarenakan ketidakmurnian kaca sinyal cahaya akan terdegradasi, ketahanan sinyal tergantung pada kemurnian kaca dan panjang gelombang sinyal.

Keuntungan Fiber OptikMurah : jika dibandingkan dengan kabel tembaga dalam panjang yang sama.

Lebih tipis: mempunyai diameter yang lebih kecil daripada kabel tembaga.

Kapasitas lebih besar.

Sinyal degradasi lebih kecil.

Tidak mudah terbakar : tidak mengalirkan listrik.

Fleksibel.

Sinyal digital.

Pemanfaatan Fiber Optik

Jumlah teknologi fiber optik ternyata tidak sedikit. Mulai dari teknologi kabelnya, teknologi perambatan cahayanya, teknologi pelindung kabelnya, teknologi penembakan cahayanya, dan banyak lagi teknologi pendukung lainnya, sehingga membuat pengguna bebas menentukan.  Jika memerlukan teknologi fiber yang bisa memberikan bandwidth sangat besar dengan jarak tempuh yang jauh, jangan sampai Anda salah memilih. Pilih saja kabel dan perangkat fiber optik yang menyediakan komunikasi secara single mode. Selain itu, banyak lagi faktor lain yang cukup penting untuk diteliti sebelum membeli dan menggunakannya, karena investasi dalam teknologi fiber optik tidaklah murah.

Di Indonesia sendiri belum banyak penyedia layanan komunikasi yang menggunakan teknologi fiber optik karena melihat beberapa kendala, di antaranya infrastruktur yang sangat mahal. Hal ini tentunya akan menghambat perkembangan teknologi itu sendiri. Jika sebagian masyarakat Indonesia sudah banyak yang memanfaatkan fiber optik, tentu kecepatan pengiriman data melalui jaringan internet akan semakin cepat, berkomunikasi suara (VOIP) dapat dilakukan di depan komputer dengan biaya sangat murah, dapat melakukan video conference dengan rekan bisnis baik di dalam maupun di luar negeri. Jarak tidak lagi menjadi suatu hambatan yang berarti untuk berkomunikasi.

Sejarah Fiber Optic

Penggunaan cahaya sebagai pembawa informasi sebenarnya sudah banyak digunakan sejak zaman dahulu, baru sekitar tahun 1930-an para ilmuwan Jerman mengawali eksperimen untuk mentransmisikan cahaya melalui bahan yang bernama serat optik. Percobaan ini juga masih tergolong cukup primitif karena hasil yang dicapai tidak bisa langsung dimanfaatkan, namun harus melalui perkembangan dan penyempurnaan lebih lanjut lagi. Perkembangan selanjutnya adalah ketika para ilmuawan Inggris pada tahun 1958 mengusulkan prototipe serat optik yang sampai sekarang dipakai yaitu yang terdiri atas gelas inti yang dibungkus oleh gelas lainnya. Sekitar awal tahun 1960-an perubahan fantastis terjadi di Asia yaitu ketika para ilmuwan Jepang berhasil membuat jenis serat optik yang mampu mentransmisikan gambar.

Di lain pihak para ilmuwan selain mencoba untuk memandu cahaya melewati gelas (serat optik) namun juga mencoba untuk ”menjinakkan” cahaya. Kerja keras itupun berhasil ketika sekitar 1959 laser ditemukan. Laser beroperasi pada daerah frekuensi tampak sekitar 1014 Hertz-15 Hertz atau ratusan ribu kali frekuensi gelombang mikro.

Pada awalnya peralatan penghasil sinar laser masih serba besar dan merepotkan. Selain tidak efisien, ia baru dapat berfungsi pada suhu sangat rendah. Laser juga belum terpancar lurus. Pada kondisi cahaya sangat cerah pun, pancarannya gampang meliuk-liuk mengikuti kepadatan atmosfer. Waktu itu, sebuah pancaran laser dalam jarak 1 km, bisa tiba di tujuan akhir pada banyak titik dengan simpangan jarak hingga hitungan meter.

Sekitar tahun 60-an ditemukan serat optik yang kemurniannya sangat tinggi, kurang dari 1 bagian dalam sejuta. Dalam bahasa sehari-hari artinya serat yang sangat bening dan tidak menghantar listrik ini sedemikian murninya, sehingga konon, seandainya air laut itu semurni serat optik, dengan pencahayaan cukup mata normal akan dapat menonton lalu-lalangnya penghuni dasar Samudera Pasifik.

Seperti halnya laser, serat optik pun harus melalui tahap-tahap pengembangan awal. Sebagaimana medium transmisi cahaya, ia sangat tidak efisien. Hingga tahun 1968 atau berselang dua tahun setelah serat optik pertama kali diramalkan akan menjadi pemandu cahaya, tingkat atenuasi (kehilangan)-nya masih 20 dB/km. Melalui pengembangan dalam teknologi material, serat optik mengalami pemurnian, dehidran dan lain-lain. Secara perlahan tapi pasti atenuasinya mencapai tingkat di bawah 1 dB/km.





Tipe-tipe Fiber Optik

Seperti telah dijelaskan pada bagian sebelumnya, ada tiga tipe fiber optik yang umumnya digunakan untuk komunikasi data yaitu: Single-mode,  mutimode graded-index, dan multimode step-index.

a. Singlemode

Jenis fiber optik yang memiliki fiber tunggal dengan diamater antara 8.3  - 10 mikron yang mempunyai transmisi satu mode. Singlemode dengan garis tengah (diameter) sempit hanya dapat menyebarkan antara 1310 – 1550 nano meter. Singlemode dapat mentransmisikan di atas rata-rata dan 50 kali lipat jarak dibandingkan multimode.  Fiber singlemode memiliki core lebih kecil dibandingkan multimode.  Core kecil tersebut dan gelombang cahaya tunggal  dapat mengurangi distorsi  yang diakibatkan overlap  cahaya, penyediaan sedikit sinyal atenuasi  dan kecepatan transmisi yang tinggi.

Secara garis besar tipe fiber optik ini memiliki ciri-ciri sebagai berikut:

• Diameter core lebih kecil dibandingkan diameter cladding.
• Digunakan untuk transmisi jarak jauh, bisa mencapi 120 km, band frekuensi lebar, dan penyusutan transmisi sangat kecil.

b. Grade-index multimode

Berisi sebuah core dimana refraksi indeks mengurangi secara perlahan -lahan  dari poros pusat ke luar cladding. Refraksi indeks tertinggi pada pusat membuat cahaya bergerak lebih perlahan pada porosnya dibandingkan  cahaya yang lebih dekat dengan cladding.  Alur yang dipendekkan dan kecepatan yang tinggi mengijinkan cahaya di bagian luar untuk sampai ke penerima pada waktu yang sama secara perlahan tetapi cahaya lurus langsung melalui inti core. Hasilnya sinyal digital mengalami distorsi yang sedikit.

Ciri-ciri tipe fiber optik jenis ini adalah:

• Diameter corenya antara 30 mm – 60 mm sedangkan diameter claddingnya 100 mm – 150 mm
• Merupakan penggabungan fiber single mode dan fiber multimode step index
• Biasanya untuk jarak transmisi 10 – 20 km à pentransmisian  informasi jarak menengah seperti pada LAN

c. Step-index multimode
Berisi sebuah core besar dengan diameter lebih dari 100 mikron. Hasilnya, beberapa cahaya membuat sinyal digital melewati rute utama (direct route), sedangkan  yang lainnya berliku-liku (zig zag) ketika sinar tersebut memantul cladding. Alternatif jalan kecil ini menyebabkan pengelompokan cahaya yang berbeda yang dikenal sebagai sebuah mode, tiba secara terpisah pada sebuah titik penerima. Kebutuhan untuk meninggalkan jarak antar sinyal untuk mencegah overlap batas bandwith adalah jumlah informasi yang dapat dikirim ke titik penerima. Sebagai konsekuensinya, fiber optik tipe ini lebih cocok untuk jarak yang pendek/singkat.

Ciri-ciri tipe fiber optik jenis ini adalah:

• Ukuran intinya berkisar 50 mm – 125 mm dengan diameter cladding 125 mm – 500 mm
• Diameter core yang besar digunakan agar penyambungan kabel lebih mudah
• Hanya baik digunakan untuk data atau informasi dengan kecepatan rendah dan untuk jarak yang relatif dekat.

Konektor dan Piranti pendukung Fiber Optik

a. Jenis-jenis Kabel

Desain kabel fiber optik cukup banyak tersedia untuk berbagai keperluan. Dua desain kabel yang paling umum digunakan adalah:

• Loose tube cable: Kabel jenis ini umumnya dirancang dalam bentuk modular, di mana satu buah kabel terdapat 12 buah core fiber bahkan bisa mencapai lebih dari 200 core. Setiap core dilapisi oleh lapisan plastik yang diberi warna-warna berbeda. Pemberian warna tersebut berfungsi sebagai penanda core-core di dalamnya agar mudah dikenali dan diatur. Selain itu, lapisan plastik tersebut juga berfungsi sebagai pelindung core fiber-nya. Yang menjadi ciri khas dari kabel ini adalah terdapatnya lapisan gel pada setiap lapisan kabelnya. Gel ini bertujuan untuk menahan rembesan air ke dalam core.
• Tight-buffered cable
  Kabel jenis ini tidak memiliki lapisan pelindung sebanyak kabel loose tube. Dalam desain kabel ini, material penyangga seperti plastik, besi, baja, dan banyak lagi, secara fisik berhubungan langsung dengan serat optiknya. Dengan kata lain, tidak banyak pernak-pernik pelindung yang merepotkan penggunanya memasang. Desain kabel seperti ini sangat cocok untuk digunakan sebagai “jumper cable” yang menghubungkan antara kabel outdoor dengan terminasi-terminasi di dalam ruangan atau langsung ke perangkat jaringan penggunanya. Selain itu, kabel ini juga banyak digunakan untuk cabling di dalam ruangan seperti menghubungkan antar perangkat jaringan, menghubungkan antar ruangan pada satu gedung, dan lain sebagainya

b. Konektor


Konektor adalah sebuah alat mekanik yang menjulang pada ujung sebuah fiber optik, sumber cahaya, dan penerima sinyal. Hal itu juga mengijinkan untuk menggabungkan dengan alat yang serupa. Pemancar (transmitter) mengirimkan informasi secara jelas dari fiber optik melalui sebuah konektor. Konektor harus menyalakan dan mengumpulkan cahaya, mudah dipasang maupun dilepaskan dari peralatan. Konektor juga berfungsi untuk menyambung atau memutuskan koneksi.

Ada beberapa jenis konektor yang sering digunakan dalam teknologi fiber optik

• Biconic: Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.
• D4: Konektor ini hampir mirip dengan FC hanya berbeda ukurannya saja. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.
• FC: Digunakan untuk kabel single mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang bisa diatur, sehingga ketika dipasangkan ke perangkat, akurasinya tidak akan mudah berubah.
• SC: Digunakan untuk kabel single mode dan bisa dicopot pasang. Konektor ini tidak terlalu mahal, simpel, dan dapat diatur secara manual akurasinya dengan perangkat.
• SMA: Konektor ini merupakan pendahulu dari konektor ST yang sama-sama  menggunakan penutup dan pelindung. Namun seiring dengan berkembangnya ST konektor, maka konektor ini sudah tidak berkembang lagi penggunaannya.
• ST: Bentuknya seperti bayonet berkunci hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk multi mode maupun single mode kabel. Sangat mudah digunakan baik dipasang maupun dicabut.



c. OTDR (Optical Time Domain Reflectometer)

Alat ini berfungsi untuk mengetahui pada jarak berapa dari sebuah sistem jaringan fiber optik darat yang mengalami putus kabel optik, untuk pemeriksaan menggunakan OTDR ini dilakukan di beberapa Manhole yang terletak dipinggir jalan yang menjadi jalur fiber optik darat. Sedangkan alat monitoring fiber optik yang membentang dilaut berupa NMS (Network Management System) disebut X-Terminal berupa Personal Computer yang terhubung ke Router dan sistem STM (Syncronous Transfer Mode) pada perangkat fiber optik sehingga pemutusan kabel fiber optik di laut bisa dipantau, sedangkan untuk perbaikan putusnya kabel fiber optik laut menggunakan robot.



d. Modem (Modulasi/Demodulasi)

Piranti yang berfungsi sebagai Modem adalah Modem ZAT-16 berfungsi sebagai multiplexer untuk data sampai 16 kanal dengan menggunakan interface RS-232-C  V.24 / V.28 pada inputnya dan sepasang fiber optik pada ouputnya. Penggunaan modem  ZAT  16 ini akan mampu menghasilkan menghasilkan jangkauan transmisi hingga 16 km dan dengan menggunakan protokol asinkronisasi mampu mengirimkan data dengan kecepatan transmisi dar 300 bps sampai 24kbps. Jika menggunakan protokol sinkronisasi akan mampu menghasilkan data dengan kecepatan transmisi dari 300 bps sampai dengan 57600 bps. Kemampuan ini telah direkomendasi oleh CCITT ( Commite Consultatif Telegraphique et Telephonique).



Teknologi Fiber Optik

Sistem komunikasi data fiber optik menggunakan laser LED (Light-Emitting Diode)  sebagai sumber pembawa gelombang optik dan Fiber Optic Multimode Graded Index sebagai media transmisi. Sedangkan untuk modem (modulasi dan demodulasi) digunakan modem ZAT-16 dengan interface RS-232-C  V.24 / V.28 dan protokol asinkronous sebagai penghubung antara komputer dan piranti-pirantinya.

a. Perambatan cahaya pada fiber optik

Penemuan fiber optik sebagai media transmisi pada suatu sistem komunikasi didasarkan pada hukum Snellius untuk perambatan cahaya pada media transparan seperti pada kaca yang terbuat dari kuartz berkualitas tinggi dan dibentuk dari dua lapisan utama yaitu lapisan  inti yang biasanya disebut corecladding dengan indeks bias n2 yang lebih kecil dari n1. terletak pada lapisan yang paling dalam dengan indeks bias  n1 dan dilapisi oleh

Jika seberkas sinar masuk pada suatu ujung fiber optik (media yang transparan) dengan sudut kritis dan sinar itu datang darimedium yang mempunyai indeks bias lebih kecil dari udara menuju inti fiber optik (kuartz murni) yang mempunyai indeks bias yang lebih besar maka seluruh sinar akan merambat sepanjang inti (core) fiber optik menuju ujung yang satu (Hukum Snellius).

b. Transmitter (Pengirim)

Transmitter terdiri dari 2 bagian yaitu :

• Rangkaian elektrik berfungsi untuk mengkonversi dari sinyal digital menjadi sinyal analog, selanjutnya data tersebut disisipkan ke dalam sinyal gelombang optik yang telah termodulasi
• Sumber gelombang optik berupa sinar Laser Diode (LD) dan LED (light emmiting diode) yang pemakaiannya disesuaikan dengan sistem komunikasi yang diperlukan.
• Laser Diode (LD) dapat digunakan untuk sistem komunikasi optik yang sangat jauh seperti Sistem Komunikasi Kabel Laut (SKKL) dan Sistem Komunikasi Fiber Optik (SKSO), oleh karena laser LD memiliki karakteristik yang handal, dimana dapat memancarkan daya dengan intensitas yang tinggi, stabil, hampir monokromatis, terfokus, dan merambat dengan kecepatan sangat tinggi sehingga dapat menempuh jarak sangat jauh. Pembuatannya sangat sulit karena memerlukan spesifikasi tertentu sehingga harganyapun mahal. Jadi LD tidak ekonomis dan tidak efisien jika digunakan untuk sistem komunikasi jarak dekat dan pada trafik kurang padat.

Light Emmiting Diode (LED)   digunakan  untuk sistem komunikasi jarak sedang dan dekat agar sistem dapat ekonomis dan efektif, karena Light Emmiting Diode lebih mudah pembuatannya, sehingga harganya pun lebih murah.

Ilustrasi komunikasi data menggunakan fiber optik.

c. Receiver (Penerima)

Receiver terdiri dari 2 bagian yaitu detektor penerima dan rangakaian elektrik.

1. Detektor penerima berfungsi untuk menangkap cahaya yang berupa gelombang optik pembawa informasi, yang dapat berupa PIN diode atau APD (Avalance Photo Diode), pemilihannya tergantung keperluan sistem komunikasinya.

• Untuk melakukan komunikasi jarak jauh digunakan detektor APD yang mampu bekerja pada panjang gelombang 1300 nano meter, 1500 nano meter serta 1550 nano meter dengan  kualitas yang baik.
• Untuk melakukan komunikasi jarak pendek akan lebih efisien jika menggunakan detektor PIN diode, karena PIN diode sangat baik digunakan untuk bit rate rendah dan sensitivitasnya tinggi untuk LED.

2. Rangkaian elektrik berfungsi untuk mengkonversi cahaya pembawa informasi informasi yang dibawa dengan melakukan regenerasi timing, regenerasi pulse serta konversi sinyal elektrik ke sinyal digital dan sebaliknya dalam interface V.28.

d. Atenuasi

Atenuasi adalah besaran pelemahan energi sinyal informasi dari fiber optik yangdinyatakan dalam dB. Atenuasi disebabkanoleh 3 faktor utama yaitu absorpsi, hamburan (scattering) dan mikro-bending.Gelas merupakan bahan pembuat fiber optik yang umumnya terbentuk dari silikon-dioksida ( SiO2). Variasi indeks bias diperoleh dengan cara menambahkan bahan lain seperti titanium, thallium, germanium atau boron. Dengan susunan bahan yang tepat maka akan diperoleh atenuasi sekecil mungkin. Atenuasi menyebabkan pelemahan energi sehingga amplitudo gelombang yang sampai pada penerima menjadi lebih kecil dibandingkan dengan amplitudo yang dikirimkan oleh pemancar.

1. Absorpsi.

Pada daerah-daerah tertentu gelas dapat mengabsorpsi sebagian besar cahaya, seperti pada daerah ultraviolet. Hal ini disebabkan oleh adanya gerakan elektron yang kuat. Demikian juga untuk daerah inframerah, terjadi absorpsi yang besar. Hal ini disebabkan adanya getaran ikatan kimia. Oleh karena itu sebaiknya penggunaan fiber optik harus menjauhi daerah ultraviolet dan inframerah. Penyebab absorpsi lain adanya transmisi ion-ion logam dan ion OH. Ion OH ini ternyata memberikan sumbangan absorpsi yang cukup besar. Semakin lama usia suatu fiber maka bisa diduga akan semakin banyak ion OH di dalamnya yang menyebabkan kualitas fiber menurun.

2. Hamburan

Seberkas cahaya yang melewati suatu gelas dengan variasi indeks bias disepanjang gelas tersebut, maka sebagian energinya akan hilang dihamburkan oleh benda-benda kecil yang terdapat dalam gelas. Munculnya hamburan disebabkan oleh tumbukan cahaya dengan partikel tersebut, dinamakan hamburan Rayleigh. Hamburan  Rayleigh memberikan loss akibat hamburan sangat kecil dibandingkan dengan loss fiber optik multimode. Karena itu fiber optik singlemode lebih baik mutunya sebagai media transmisi dibandingkan dengan fiber optik multimode.

3. Mikro-bending

Mikro-bending adalah pembengkokan fiber optik untuk memenuhi persyaratan ruangan. Namun pembengkokan dapat pula terjadi secara tidak sengaja, misalnya fiber optik yang mendapat tekanan cukup keras sehingga cahaya yang merambat di dalamnya akan berbelok dari arah transmisi dan hilang. Hal ini akan menyebabkan adanya atenuasi.

e. Karakteristik Transmisi


Sifat transmisi dapat dijelaskan sebagai berikut:

1. Informasi yang akan ditransmisikan berupa data dalam bentuk digital, sedangkan sinyal pembawa carrier yang akan melewati media transmisi fiber optik berupa sinyal analog.
2. Untuk itu diperlukan proses modulasi dan demodulasi yaitu proses yang mengubah data digital menjadi analog dan sebaliknya menggunakan sebuah Modem dengan pirantinya.
3. Fiber optik yang digunakan sebagai media transmisi adalah fiber optik multimode graded index.

sumber : fiber optik
             fiber optik
              fiber optik
              fiber optik
              fiber optik

Subnetting

Kita juga harus menguasai konsep subnetting untuk mendapatkan IP address baru, dimana dengan cara ini kita dapat membuat network ID baru dari suatu network yang kita miliki sebelumnya. Subnetting digunakan untuk memecah satu buah network menjadi beberapa network kecil.

Untuk memperbanyak network ID dari suatu network id yang sudah ada, dimana sebagaian host ID dikorbankan untuk digunakan dalam membuat ID tambahan

Ingat rumus untuk mencari banyak subnet adalah 2 n – 2
N = jumlah bit yang diselubungi

Dan rumus untuk mencari jumlah host per subnet adalah 2 m – 2
M = jumlah bit yang belum diselubungi

Contoh kasus dengan penyelesaian I :

Ip address 130.200.0.0 dengan subnet mask 255.255.224.0 yang diidentifikasi sebagai kelas B.

Subnet mask : 11111111.11111111.11100000.00000000
3 bit dari octet ke 3 telah digunakan , tingal 5 bit yang belum diselubungi maka banyak kelompok subnet yang bisa dipakai adalah kelipatan 2 5 = 32 (256 – 224 = 32)
32 64 96 128 160 192 224

Jadi Kelompok IP yang bisa digunakan dalah ;

130.200.0.0 - 130.200.31.254  subnet loopback
130.200.32.1 - 130.200.63.254
130.200.64.1 - 130.200.95.254
130.200.96.1 - 130.200.127.254
130.200.128.1 - 130.200.159.254
130.200.160.1 - 130.200.191.254
130.200.192.1 - 130.200.223.254

Contoh kasus dengan penyelesaian II :

Terdapat network id 130.200.0.0 dengan subnet 255.255.192.0 yang termasuk juga kelas B, cara lain untuk menyelesaikannya adalah ;

• Dari nilai octet pertama dan subnet yang diberikan, dapat diketahui IP address adalah kelas B yang octet ketiga diselubungi dengan angka 192…
• Hitung dengan rumus (4 oktet – angka yang diselubung) 256 – 192 = 64
• Jadi kelompok subnet yang dapat dipakai adalah kelipatan 64 dan 128.

Jadi kelompok ip yang dapat dipakai adalah
130.200.64.1 sampai 130.200.127.254
130.200.128.1 sampai 130.200.199.254


Kasus ;
Kita memiliki kelas B dengan network ID 130.200.0.0 dengan subnet mask 255.255.224.0

Dengan cara yang sama diatas sebelumnya ;
• Dari nilai octet pertama dan subnet yang diberikan dapat diketahui IP address adalah kelas B dengan octet ketiga terseluibung dengan angka 224
• Hitung dengan rumus (256-224) =32
• Jadi kelompok subnet yang dapat dipakai adalah kelipatan 32 yaitu 64 96 128 160 192

Dengan demikian, kelompok IP address yang dapat dipakai adalah ;
130.200.32.1 sampai 130.200.63.254
130.200.64.1 sampai 130.200.95.254
130.200.96.1 sampai 130.200.127.254
130.200.128.1 sampai 130.200.159.254
130.200.160.1 sampai 130.200.191.254
130.200.192.1 sampai 130.200.223.254

Kasus :

misalkan kita menggunakan kelas C dengan network address 192.168.81.0 dengan subnet mask 255.255.255.240, maka

• Dari nilai octet pertama dan subnet yang diberikan dapat diketahui IP address adalah kelas C dengan oktat ketiga terselubung dengan angka 240
• Hitung (256 – 240) = 16
• Maka kelompok subnet yang dapat digunakan adalah kelipatan 16, yaitu 16 32 48 64 80 96 112 128 144 160 176 192 208 224

Maka kelompok IP address yang dapat digunakan adalah ;

192.168.81.17 sampai 192.168.81.20
192.168.81.33 sampai 192.168.81.46
192.168.81.49 sampai 192.168.81.62
192.168.81.65 sampai 192.168.81.78
192.168.81.81 sampai 192.168.81.94
192.168.81.97 sampai 192.168.81.110
192.168.81.113 sampai 192.168.81.126
192.168.81.129 sampai 192.168.81.142
192.168.81.145 sampai 192.168.81.158
192.168.81.161 sampai 192.168.81.174
192.168.81.177 sampai 192.168.81.190
192.168.81.193 sampai 192.168.81.206
192.168.81.209 sampai 192.168.81.222
192.168.81.225 sampai 192.168.81.238

Kasus :

Sebuah perusahaan yang baru berkembang mempunyai banyak kantor cabang dan tiap kantor cabang mempunyai 255 workstation, network address yang tersedia adalah 164.10.0.0, buatlah subnet dengan jumlah subnet yang terbanyak

Penyelesaian ; 164.10.0.0 berada pada kelas B, berarti octet 3 dan 4 digunakan untuk host, sedangkan 1 kantor cabang ada 254 host, maka ambil 1 bit lagi dari octet ke 3 agar cukup.

Maka subnetmask yang baru
11111111.11111111.11111110.00000000
255. 255. 254. 0

Subnet yang tersedia adalah 256 – 254 = 2, maka subnetnya kelipatan 2 sampai dengan 254.

Jumlah subnet (2 7 – 2) = 128 – 2 = 26 subnet
Jumlah host / subnetnya (2 9 - 2 ) = 512 – 2 = 510 host


164.10.0.0 sampai 164.10.1.0  dibuang
164.10.2 .1 sampai 164.10.3.254
164.10.4.1 sampai 164.10.5.254
164.10.6.1 sampai 164.10.7.254
164.10.8.1 sampai 164.10.9.254
.
.
.
164.10.252.1 sampai 164.10.253.254

Kasus :

Kita mendapatkan IP dari ISP yaitu 192.168.20.0 untuk alamat network dan subnet masknya 255.255.255.192 ini berarti notasi /26.

Jumlah subnet adalah 192, berarti 11000000, maka 22 – 2 = 2
Berapa banyak host per subnet, 26 – 2 = 62 host
Hitung subnet yang valid 256 – 192 = 64 subnet, maka terus tambahkan block size sampai angka subnet mask. 64 + 64 = 128. 128 + 64 = 192, yang tidak valid karena ia adalah sebuah subnet mask. Maka subnet yang valid adalah 64 dan 128.

Subnet 64 128
Host pertama 65 129
Host terakhir 126 190
Alamat Broadcast 127 191

Cara membaca tabel diatas yaitu dari atas ke bawah untuk setiap kolom subnet, contoh: kolom pertama subnet 64 atau lengkapnya 192.168.20.64 memunyai host pertama 65 atau 192.168.20.65, host terakhir 126 atau 192.168.20.126 dan alamat broadcast di 127 atau 192.168.20.127.

Kasus

Kita mendapatkan IP dari ISP yaitu 192.168.10.0 untuk alamat network dan subnet masknya 255.255.255.224 ini berarti notasi /27.

Berapa jumlah subnet, 224 adalah 11100000, jadi 23-3 = 6
Berapa banyak host per subnet, 25 – 2 = 30 host
Hitung subnet yang valid 256 – 224 = 32
32 + 32 = 64
64 + 32 = 96
96 + 32 = 128
128 + 32 = 160
160 + 32 = 192
192 + 32 = 224
224 tidak valid karena ia adalah sebuah subnet mask. Maka subnet yang valid adalah
32, 64, 96,128,160,129,224

Subnet 32 64 96 128 160 192
Host pertama 33 65 97 129 161 193
Host terakhir 62 94 126 158 190 222
Alamat Broadcast 63 95 127 159 191 223

Cara membaca tabel diatas yaitu dari atas ke bawah untuk setiap kolom subnet, contoh: kolom pertama subnet 32 atau lengkapnya 192.168.10.32 memunyai host pertama 33 atau 192.168.10.33, host terakhir 62 atau 192.168.10.62 dan alamat broadcast di 63 atau 192.168.10.63.

Kasus kelas C

Kita mendapatkan IP dari ISP yaitu 192.168.10.0 untuk alamat network dan subnet masknya 255.255.255.224 ini berarti notasi /27.

Berapa jumlah subnet, 224 adalah 11100000, jadi 23-3 = 6
Berapa banyak host per subnet, 25 – 2 = 30 host
Hitung subnet yang valid 256 – 224 = 32
32 + 32 = 64
64 + 32 = 96
96 + 32 = 128
128 + 32 = 160
160 + 32 = 192
192 + 32 = 224
224 tidak valid karena ia adalah sebuah subnet mask. Maka subnet yang valid adalah
32, 64, 96,128,160,129,224

Subnet 32 64 96 128 160 192
Host pertama 33 65 97 129 161 193
Host terakhir 62 94 126 158 190 222
Alamat Broadcast 63 95 127 159 191 223

Cara membaca tabel diatas yaitu dari atas ke bawah untuk setiap kolom subnet, contoh: kolom pertama subnet 32 atau lengkapnya 192.168.10.32 memunyai host pertama 33 atau 192.168.10.33, host terakhir 62 atau 192.168.10.62 dan alamat broadcast di 63 atau 192.168.10.63.

Kasus :

Di sebuah perusahaan manufacturing yang mempunyai banyak bagian dalam perusahaan tersebut, dimana setiap bagian mempunyai 700 host, network address yang didapat adalah 171.168.10.0, berarti ini kelas B…perhatikan bagaimana jika kita menggunakan kelas C karena kelas C hanya dapat menampung host sebanyak 254 !!!


Classless Inter-Domain Rouitng (CIDR)

Suatu metode yang digunakan oleh ISP untuk mengalokasikan sejumlah alamat pada perusahaan, kerumah seorang pelanggan. ISP menyediakan ukuran blok (block size) tertentu.

Contoh : kita mendapatkan blok IP 192.168.32/28. notasi garis miring atau slash notation (/) berarti berapa bit yang bernilai 1 (contoh diatas adalah /28 berarti ada 28 bit yang bernilai 1).

Nilai maksimum setelah garing adala /32. karena satu byte adalah 8 bit dan terdapat 4 byte dalam sebuah alamat IP (4 x 8 = 32). Namun subnet mask terbesar tanpa melihar class alamatnya adalah hanya /30, karena harus menyimpan paling tidak dua buah bit sebagai bit dan host.

Nilai CIDR

255.0.0.0 /8
255.128.0.0 /9
255.192.0.0 /10
255.224.0.0 /11
255.240.0.0 /12
255.248.0.0 /13
255.252.0.0 /14
255.254.0.0 /15
255.255.0.0 /16
255.255.128.0 /17
255.255.192.0 /18
255. 255.224.0 /19
255. 255.240.0 /20
255. 255.248.0 /21
255. 255.252.0 /22
255. 255.254.0 /23
255. 255.255.0 /24
255.255. 255.128 /25
255.255. 255.192 /26
255. 255. 255.224 /27
255. 255. 255.240 /28
255. 255. 255.248 /29
255. 255. 255.252 /30




Keterangan : pola yang dimaksudkan adalah pola 128, 192, 224, 240, 248, 252, dan 254
Dimana 128 dalam binary yaitu = 10000000 (1 bit subnet), 192 dalam binary yaitu 11000000 (2 bit binary) dan seterusnya. Maka hafalkan pola 128, 192, 224, 240, 248, 252 dan 254.


Contoh latihan subnetting : alamat class B

Alamat Network 172.16.0.0 dan subnet mask 255.255.192.0

Subnet 192 = 11000000, 2 2 – 2 = 2
Host 2 14 – 2 = 16.382 (6 bit di octet ketiga, dan 8 bit di octet keempat)
Subnet yang valid 256 – 192 = 64. 64 + 64 = 128

Subnet 64.0 128.0
Host pertama 64.1 128.1
Host terakhir 127.254 192.254
Broadcast 127.255 199.255

Keterangan, maka subnet 64.0 atau 172.16.64.0, mempunyai host pertama 64.1 atau 172.16.64.1 sampai dengan 171.16.127.254 dan alamat broadcastnya 172.16.127.255


Contoh latihan subnetting : alamat class A

Alamat Network 10.0.0.0 dan subnet mask 255.255.0.0

Subnet 255 = 11111111, 2 8 – 2 = 254
Host 2 16 – 2 = 65.534
Subnet yang valid 256 – 255 = 1, 2 , 3 dan seterusnya. (semua di octet kedua). Subnetnya menjadi 10.1.0.0, 10.2.0.0, 10.3.0.0 dan seterusnya sampai 10.254.0.0

Subnet 10.1.0.0 … 10.254.0.0
Host pertama 10.1.0.1 … 10.254.0.1
Host terakhir 10.1.255.254 … 10.254.255.254
Broadcast 10.1.255.255 … 10.254.255.255

NETMASK/SUBNETMASK

Untuk pengelompokan pengalamatan, selain nomor IP dikenal juga netmask atau subnetmask. Yang besarnya sama dengan nomor IP yaitu 32 bit. Ada tiga pengelompokan besar subnet mask yaitu dengan dikenal, yaitu 255.0.0.0 , 255.255.0.0 dan 255.0.0.0.
Pada dunia jaringan, subnetmask tersebut dikelompokkan yang disebut class dikenal tiga class yaitu :
1. Class A, adalah semua nomor IP yang mempunyai subnetmask 255.0.0.0
2. Class B, adalah semua nomor IP yang mempunyai subnetmask 255.255.0.0
3. Class C, adalah semua nomor IP yang mempunyai subnetmask 255.255.255.0

Gabungan antara IP dan Netmask inilah pengalamatan komputer dipakai. Kedua hal ini tidak bisa lepas. Jadi penulisan biasanya sbb :

IP : 202.95.151.129
Netmask : 255.255.255.0

Suatu nomor IP kita dengan nomor IP tetangga dianggap satu kelompok (satu jaringan) bila IP dan Netmask kita dikonversi jadi biner dan diANDkan, begitu juga nomor IP tetangga dan Netmask dikonversi jadi biner dan diANDkan, jika kedua hasilnya sama maka satu jaringan. Dan kita bisa berhubungan secara langsung.


Ketika kita berhubungan dengan komputer lain pada suatu jaringan, selain IP yang dibutuhkan adalah netmask. Misal kita pada IP 10.252.102.12 ingin berkirim data pada 10.252.102.135 bagaimana komputer kita memutuskan apakah ia berada pada satu jaringan atau lain jaringan? Maka yang dilakukan adalah mengecek dulu netmask komputer kita karena kombinasi IP dan netmask menentukan range jaringan kita.
Jika netmask kita 255.255.255.0 maka range terdiri dari atas semua IP yang memiliki 3 byte pertama yang sama. Misal jika IP saya 10.252.102.12 dan netmask saya 255.255.255.0 maka range jaringan saya adalah 10.252.102.0-10.252.102.255 sehingga kita bisa secara langsung berkomunukasi pada mesin yang diantara itu, jadi 10.252.102.135 berada pada jaringan yang sama yaitu 10.252.102 (lihat yang angka-angka tercetak tebal menunjukkan dalam satu jaringan karena semua sama).
Dalam suatu organisasi komersial biasanya terdiri dari beberapa bagian, misalnya bagian personalia/HRD, Marketing, Produksi, Keuangan, IT dsb. Setiap bagian di perusahaan tentunya mempunyai kepentingan yang berbeda-beda. Dengan beberapa alasan maka setiap bagian bisa dibuatkan jaringan lokal sendiri – sendiri dan antar bagian bisa pula digabungkan jaringannya dengan bagian yang lain.
Ada beberapa alasan yang menyebabkan satu organisasi membutuhkan lebih dari satu jaringan lokal (LAN) agar dapat mencakup seluruh organisasi :
 Teknologi yang berbeda. Dalam suatu organisasi dimungkinkan menggunakan bermacam teknologi dalam jaringannya. Semisal teknologi ethernet akan mempunyai LAN yang berbeda dengan teknologi FDDI.
 Sebuah jaringan mungkin dibagi menjadi jaringan yang lebih kecil karena masalah performanasi. Sebuah LAN dengan 254 host akan memiliki performansi yang kurang baik dibandingkan dengan LAN yang hanya mempunyai 62 host. Semakin banyak host yang terhubung dalam satu media akan menurunkan performasi dari jaringan. Pemecahan yang paling sedherhana adalah memecah menjadi 2 LAN.
 Departemen tertentu membutuhkan keamanan khusus sehingga solusinya memecah menjadi jaringan sendiri.

Pembagian jaringan besar ke dalam jaringan yang kecil-kecil inilah yang disebut sebagai subnetting. Pemecehan menggunakan konsep subnetting. Membagi jaringan besar tunggal ke dalam sunet-subnet (sub-sub jaringan). Setiap subnet ditentukan dengan menggunakan subnet mask bersama-sama dengan no IP.

Pada subnetmask dalam biner, seluruh bit yang berhubungan dengan netID diset 1, sedangkan bit yang berhubungan dengan hostID diset 0.
Dalam subnetting, proses yang dilakukan ialah memakai sebagian bit hostID untuk membentuk subnetID. Dengan demikian jumlah bit yang digunakan untuk HostID menjadi lebih sedikit. Semakin panjang subnetID, jumlah subnet yang dibentuk semkain banyak, namun jumlah host dalam tiap subnet menjadi semakin sedikit.

Gambar pembentukan subnet

Cara Pembentukan Subnet :

Misal jika jaringan kita adalah 192.168.0.0 dalm kelas B (kelas B memberikan range 192.168.0.0 – 192.168.255.255). Ingat kelas B berarti 16 bit pertama menjadi NetID yang dalam satu jaringan tidak berubah (dalam hal ini adalah 192.168) dan bit selanjutya sebagai Host ID (yang merupakan nomor komputer yang terhubung ke dan setiap komputer mempunyai no unik mulai dari 0.0 – 255.255). Jadi netmasknya/subnetmasknya adalah 255.255.0.0
Kita dapat membagi alokasi jaringan diatas menjadi jaringan yang kebih kecil dengan cara mengubha subnet yang ada.
Ada dua pendekatan dalam melakukan pembentukan subnet yaitu :
1. Berdasarkan jumlah jaringan yang akan dibentuk
2. Berdasarkan jumlah host yang dibentuk dalam jaringan.

Cara perhitungan subnet berdasarkan jumlah jaringan yang dibutuhkan :

1. Menentukan jumlah jaringan yang dibutuhkan dan merubahnya menjadi biner.
Misalkan kita ingin membuat 255 jaringan kecil dari nomor jaringan yang sudah ditentukan. 255  11111111
2. Menghitung jumlah bit dari nomor 1. Dan jumlah bit inilah yang disebut sebagai subnetID
Dari 255  11111111  jumlah bitnya adalah 8
3. Jumlah bit hostID baru adalah HosiID lama dikurangi jumlah bit nomor 2.
Misal dari contoh diatas hostIDbaru: 16 bit – 8 bit = 8 bit.
4. Isi subnetID dengan 1 dan jumlahkan dengan NetIDLama.
Jadi NetID baru kita adalah NetIDlama + SubNetID :
 11111111.11111111.11111111.00000000 (24 bit bernilai 1 biasa ditulis /24)
Berkat perhitungan di atas maka kita mempunyai 256 jaringan baru yaitu :
192.168.0.xxx, 192.168.1.xxx, 192.168.2.xxx, 192.168.3.xxx hingga 192.168.255.xxx dengan netmash 255.255.255.0.
xxx  menunjukkan hostID antara 0-255
Biasa ditulis dengan 192.168.0/24  192.168.0 menunjukkan NetID dan 24 menunjukkan subnetmask (jumlah bit yang bernilai 1 di subnetmask).
Dengan teknik ini kita bisa mengalokasikan IP address kelas B menjadi sekian banyak jaringan yang berukuran sama.

Cara perhitungan subnet berdasarkan jumlah host adalah sebagai berikut :

1. Ubah IP dan netmask menjadi biner
IP : 192.168.1.0  11000000.10101000.00000000.00000000
Netmask : 255.255.255.0  11111111.11111111. 11111111.00000000
Panjang hostID kita adalah yang netmasknya semua 0  16 bit.
2. Memilih jumlah host terbanyak dalam suatu jaringan dan rubah menjadi biner.
Misal dalam jaringan kita membutuhkan host 25 maka menjadi 11001.
3. Hitung jumlah bit yang dibutuhkan angka biner pada nomor 1. Dan angka inilah nanti sebagai jumlah host dalam jaringan kita.
Jumlah host 25 menjadi biner 11001 dan jumlah bitnya adalah 5.
4. Rubah netmask jaringan kita dengan cara menyisakan angka 0 sebanyak jumlah perhitungan nomor 3.
Jadi netmasknya baru adalah 11111111.11111111.11111111.11100000
Identik dengan 255.255.255.224 jika didesimalkan.
Jadi netmask jaringan berubah dan yang awalnya hanya satu jaringan dengan range IP dari 1 -254 menjadi 8 jaringan, dengan setiap jaringan ada 30 host/komputer

Alokasi Range IP
1 192.168.1.0 – 192.168.1.31
2 192.168.1.32 – 192.168.1.63
3 192.168.1.64 – 192.168.1.95
4 192.168.1.96 – 192.168.1.127
5 192.168.1.128 – 192.168.1.159
6 192.168.1.160 – 192.168.1.191
7 192.168.1.192 – 192.168.1.223
8 192.168.1.224 – 192.168.1.255

Nomor IP awal dan akhir setiap subnet tidak bisa dipakai. Awal dipakai ID Jaringan (NetID) dan akhir sebagai broadcast.
Misal jaringan A 192.168.1.0 sebagai NetID dan 192.168.1.31 sebagai broadcast dan range IP yang bisa dipakai 192.168.1.1-192.168.1.30.


IP ADDRESS

Agar unik setiap computer yang terkoneksi ke Internet diberi alamat yang berbeda. Alamat ini supaya seragam seluruh dunia maka pemberian alamat IP address diseluruh dunia diberikan oleh badan internasional Internet Assigned Number Authority (IANA), dimana IANA hanya memberikan IP address Network ID nya saja sedangkan host ID diatur oleh pemilik IP address tersebut.
Contoh IP address untuk cisco.com adalah 202.93.35.9 untuk www.ilkom.unsri.ac.id dengan IP nya 202.39.35.9

Alamat yang unik terdiri dari 32 bit yang dibagi dalam 4 oktet (8 bit)

00000000 . 00000000 . 00000000 . 00000000
o 1 o 2 o 3 o 4

Ip address dibagi menjadi 2 bagian yaitu Network ID dan Host ID,
Network ID yang akan menentukan alamat dalam jaringan (network address), sedangkan Host ID menentukan alamat dari peralatan jaringan yang sifatnya unik untuk membedakan antara satu mesin dengan mesin lainnya.

Ibaratkan Network ID Nomor jalan dan alamat jalan sedangkan Host ID adalah nomor rumahnya

IP address dibagi menjadi kelas yaitu ;

Kelas yang umum digunakan adalah kelas A sampai dengan kelas C.

Pada setiap kelas angka pertama dengan angka terakhir tidak dianjurkan untuk digunakan karena sebagai valid host id, misalnya kelas A 0 dan 127, kelas B 128 dan 192, kelas C 191 dan 224. ini biasanya digunakan untuk loopback addresss.

Catatan :
• alamat Network ID dan Host ID tidak boleh semuanya 0 atau 1 karena jika semuanya angka biner 1 : 255.255.255.255 maka alamat tersebut disebut floaded broadcast
• alamat network, digunakan dalam routing untuk menunjukkan pengiriman paket remote network, contohnya 10.0.0.0, 172.16.0.0 dan 192.168.10.0

Dari gambar dibawah ini perhatikan kelas A menyediakan jumlah network yang paling sediikit namun menyediakan host id yang paling banyak dikarenakan hanya oktat pertama yang digunakan untuk alamat network bandingkan dengan kelas B dan C.

Untuk mempermudah dalam menentukan kelas mana IP yang kita lihat, perhatikan gambar dibawah ini. Pada saat kita menganalisa suatu alamat IP maka perhatikan octet 8 bit pertamanya.

Pada kelas A : 8 oktet pertama adalah alamat networknya, sedangkan sisanya 24 bits merupakan alamat untuk host yang bisa digunakan.
Jadi admin dapat membuat banyak sekali alamat untuk hostnya, dengan memperhatikan
2 24 – 2 = 16.777.214 host
N ; jumlah bit terakhir dari kelas A
(2) adalah alamat loopback

Pada kelas B : menggunakan 16 bit pertama untuk mengidentifikasikan network sebagai bagian dari address. Dua octet sisanya (16 bits) digunakan untuk alamat host

2 16 – 2 = 65.534

Pada kelas C : menggunakan 24 bit pertama untuk network dan 8 bits sisanya untuk alamat host.

2 8 – 2 = 254

Nomor IP terdiri dari 32 bit yang didalamnya terdapat bit untuk NETWORK ID (NetID) dan HOST ID (HostID). Secara garis besar berikut inilah pembagian kelas IP secara default

GATEWAY/ROUTER

Gateway adalah komputer yang memiliki minimal 2 buah network interface untuk menghubungkan 2 buah jaringan atau lebih. Di Internet suatu alamat bisa ditempuh lewat gateway-gateway yang memberikan jalan/rute ke arah mana yang harus dilalui supaya paket data sampai ke tujuan. Kebanyakan gateway menjalankan routing daemon (program yang meng-update secara dinamis tabel routing). Karena itu gateway juga biasanya berfungsi sebagai router. Gateway/router bisa berbentuk Router box seperti yang di produksi Cisco, 3COM, dll atau bisa juga berupa komputer yang menjalankan Network Operating System plus routing daemon. Misalkan PC yang dipasang Unix FreeBSD dan menjalankan program Routed atau Gated. Namun dalam pemakaian Natd, routing daemon tidak perlu dijalankan, jadi cukup dipasang gateway saja.
Karena gateway/router mengatur lalu lintas paket data antar jaringan, maka di dalamnya bisa dipasangi mekanisme pembatasan atau pengamanan (filtering) paket-paket data. Mekanisme ini disebut Firewall.
Sebenarnya Firewall adalah suatu program yang dijalankan di gateway/router yang bertugas memeriksa setiap paket data yang lewat kemudian membandingkannya dengan rule yang diterapkan dan akhirnya memutuskan apakah paket data tersebut boleh diteruskan atau ditolak. Tujuan dasarnya adalah sebagai security yang melindungi jaringan internal dari ancaman dari luar. Namun dalam tulisan ini Firewall digunakan sebagai basis untuk menjalankan Network Address Translation (NAT).
Dalam FreeBSD, program yang dijalankan sebagai Firewall adalah ipfw. Sebelum dapat menjalankan ipfw, kernel GENERIC harus dimodifikasi supaya mendukung fungsi firewall. Ipfw mengatur lalu lintas paket data berdasarkan IP asal, IP tujuan, nomor port, dan jenis protocol. Untuk menjalankan NAT, option IPDIVERT harus diaktifkan dalam kernel.

DIVERT (mekanisme diversi paket kernel)
Socket divert sebenarnya sama saja dengan socket IP biasa, kecuali bahwa socket divert bisa di bind ke port divert khusus lewat bind system call. IP address dalam bind tidak diperhatikan, hanya nomor port-nya yang diperhatikan. Sebuah socket divert yang dibind ke port divert akan menerima semua paket yang didiversikan pada port tersebut oleh mekanisme di kernel yang dijalankan oleh implementasi filtering dan program ipfw. Mekanisme ini yang dimanfaatkan nantinya oleh Network Address Translator.
Itulah beberapa bahasan awal yang akan mengantar kita ke pembahasan inti selanjutnya.

BROADCAST

Alamat ini digunakan untuk mengirim/menerima informasi yang harus diketahui oleh seluruh host yang ada pada suatu jaringan. Seperti diketahui, setiap paket IP memiliki header alamat tujuan berupa IP Address dari host yang akan dituju oleh paket tersebut. Dengan adanya alamat ini, maka hanya host tujuan saja yang memproses paket tersebut, sedangkan host lain akan mengabaikannya. Bagaimana jika suatu host ingin mengirim paket kepada seluruh host yang ada pada jaringannya? Tidak efisien jika ia harus membuat replikasi paket sebanyak jumlah host tujuan. Pemakaian bandwidth/jalur akan meningkat dan beban kerja host pengirim bertambah, padahal isi paket-paket tersebut sama. Oleh karena itu, dibuat konsep broadcast address. Host cukup mengirim ke alamat broadcast, maka seluruh host yang ada pada network akan menerima paket tersebut. Konsekuensinya, seluruh host pada jaringan yang sama harus memiliki broadcast address yang sama dan alamat tersebut tidak boleh digunakan sebagai nomor IP untuk host tertentu.
Jadi, sebenarnya setiap host memiliki 2 alamat untuk menerima paket : pertama adalah nomor IP yang bersifat unik dan kedua adalah broadcast address pada jaringan tempat host tersebut berada. Broadcast address diperoleh dengan membuat seluruh bit host pada nomor IP menjadi 1. Jadi, untuk host dengan IP address 167.205.9.35 atau 167.205.240.2, broadcast addressnya adalah 167.205.255.255 (2 segmen terakhir dari IP Address tersebut dibuat berharga 11111111.11111111, sehingga secara desimal terbaca 255.255). Jenis informasi yang dibroadcast biasanya adalah informasi routing


source : Subbnetting

Pembagian Kelas IP Address
Jumlah IP address yang tersedia secara teoritis adalah 255x255x255x255 atau sekitar 4 milyar lebih yang harus dibagikan ke seluruh pengguna jaringan internet di seluruh dunia. Pembagian kelas-kelas ini ditujukan untuk mempermudah alokasi IP Address, baik untuk host/jaringan tertentu atau untuk keperluan tertentu.
IP Address dapat dipisahkan menjadi 2 bagian, yakni bagian network (net ID) dan bagian host (host ID). Net ID berperan dalam identifikasi suatu network dari network yang lain, sedangkan host ID berperan untuk identifikasi host dalam suatu network. Jadi, seluruh host yang tersambung dalam jaringan yang sama memiliki net ID yang sama. Sebagian dari bit-bit bagian awal dari IP Address merupakan network bit/network number, sedangkan sisanya untuk host. Garis pemisah antara bagian network dan host tidak tetap, bergantung kepada kelas network. IP address dibagi ke dalam lima kelas, yaitu kelas A, kelas B, kelas C, kelas D dan kelas E.
Perbedaan tiap kelas adalah pada ukuran dan jumlahnya. Contohnya IP kelas A dipakai oleh sedikit jaringan namun jumlah host yang dapat ditampung oleh tiap jaringan sangat besar. Kelas D dan E tidak digunakan secara umum, kelas D digunakan bagi jaringan multicast dan kelas E untuk keprluan eksperimental. Perangkat lunak Internet Protocol menentukan pembagian jenis kelas ini dengan menguji beberapa bit pertama dari IP Address. Penentuan kelas ini dilakukan dengan cara berikut :
Bit pertama IP address kelas A adalah 0, dengan panjang net ID 8 bit dan panjang host ID 24 bit. Jadi byte pertama IP address kelas A mempunyai range dari 0-127. Jadi pada kelas A terdapat 127 network dengan tiap network dapat menampung sekitar 16 juta host (255x255x255). IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar, IP kelas ini dapat dilukiskan pada gambar berikut ini:

IP address kelas A

Dua bit IP address kelas B selalu diset 10 sehingga byte pertamanya selalu bernilai antara 128-191. Network ID adalah 16 bit pertama dan 16 bit sisanya adalah host ID sehingga kalau ada komputer mempunyai IP address 167.205.26.161, network ID = 167.205 dan host ID = 26.161. Pada. IP address kelas B ini mempunyai range IP dari 128.0.xxx.xxx sampai 191.155.xxx.xxx, yakni berjumlah 65.255 network dengan jumlah host tiap network 255 x 255 host atau sekitar 65 ribu host.

IP address kelas B

IP address kelas C mulanya digunakan untuk jaringan berukuran kecil seperti LAN. Tiga bit pertama IP address kelas C selalu diset 111. Network ID terdiri dari 24 bit dan host ID 8 bit sisanya sehingga dapat terbentuk sekitar 2 juta network dengan masing-masing network memiliki 256 host.

IP address kelas C

IP address kelas C digunakan untuk keperluan multicasting. 4 bit pertama IP address kelas C selalu diset 1110 sehingga byte pertamanya berkisar antara 224-247, sedangkan bit-bit berikutnya diatur sesuai keperluan multicast group yang menggunakan IP address ini. Dalam multicasting tidak dikenal istilah network ID dan host ID.
IP address kelas E tidak diperuntukkan untuk keperluan umum. 4 bit pertama IP address kelas ini diset 1111 sehingga byte pertamanya berkisar antara 248-255.
Sebagai tambahan dikenal juga istilah Network Prefix, yang digunakan untuk IP address yang menunjuk bagian jaringan.Penulisan network prefix adalah dengan tanda slash “/” yang diikuti angka yang menunjukkan panjang network prefix ini dalam bit. Misal untuk menunjuk satu network kelas B 167.205.xxx.xxx digunakan penulisan 167.205/16. Angka 16 ini merupakan panjang bit untuk network prefix kelas B.
Mengkonfigurasi TCP/IP
Implementasi TCP/IP pada Windows98 meliputi protokol standar TCP/IP, kompatible dengan
TCP/IP berbasis jaringan. Protokol standar TCP/IP termasuk:
1. Internet Protocol,
2. Transmission Control Protocol (TCP),
3. Internet Control Message Protocol (ICMP),
4. Address Resolusion Protocol (ARP),
5. User Datagram Protocol (UDP).
TCP/IP harus dikonfigurasikan sebelum dahulu agar bisa “berkomunikasi” di dalam jaringan
komputer. Setiap kartu jaringan komputer yang telah diinstall memerlukan IP address dan subnet
mask. IP address harus unik (berbeda dengan komputer lain), subnet mask digunakan untuk
membedakan network ID dari host ID.
Memberikan IP Address
IP address dan subnet mask dapat diberikan secara otomatis menggunakan Dynamic Host
Configuration Protocol (DHCP) atau disi secara manual.

Gambar 2.4. IP address dalam TCP/IP properties

Prosedur yang dilakukan untuk mengisikan IP address:
1. Buka Control Panel dan double-klik icon Network.
2. Di dalam tab Configuration, klik TCP/IP yang ada dalam daftar untuk kartu jaringan yang telah
diinstall.
3. Klik Properties.
4. Di dalam tab IP Address, terdapat 2 pilihan:
* Obtain an IP address automatically
IP address akan diperoleh melalui fasilitas DHCP. DHCP berfungsi untuk memberikan IP address
secara otomatis pada komputer yang menggunakan protokol TCP/IP. DHCP bekerja dengan relasi
client-server, dimana DHCP server menyediakan suatu kelompok IP address yang dapat diberikan
pada DHCP client. Dalam memberikan IP address ini, DHCP hanya meminjamkan IP address
tersebut. Jadi pemberian IP address ini berlangsung secara dinamis.
* Specify an IP address
IP address dan subnet mask diisi secara manual.
5. Klik OK.
6. Jika diperlukan masuk kembali ke dalam kotak dialog TCP/IP Properties, klik tab Gateway,
masukkan nomor alamat server.
7. Klik OK.
8. Jika diperlukan untuk mengaktifkan Windows Internet Naming Service (WINS) server, kembali
ke dalam kotak dialog TCP/IP Properties, klik tab WINS Configuration, dan klik Enable
WINS Resolution serta masukan nomor alamat server.
9. Jika diperlukan untuk mengaktifkan domain name system (DNS), kembali ke dalam kotak
dialog TCP/IP Properties, klik tab DNS Configuration, klik Enable DNS, masukkan nomor
alamat server.
10. Klik OK.







Source : IP Address
